MDC V04 IP

Barevný dotykový displej

Terminál personálu a terminál klienta jsou vybaveny 12“ barevným dotykovým displejem, který umožňuje snadné a jednoduché ovládání těchto zařízení prostřednictvím piktogramů. Koncepce intuitivního ovládání terminálů poskytuje personálu i klientům, při práci s nimi, maximální komfort.

Neomezená architektura

Systém pracuje na bázi VoIP komunikace což poskytuje neomezený počet hovorových i datových kanálů. Tato skutečnost umožňuje vystavět libovolnou architekturu systému v době jeho návrhu a realizace. Následně je možné systém snadno upravovat a rozšiřovat dle požadavků a potřeb uživatele.

Správa a upgrade na dálku

Koncepce údržby a správy systému je primárně postavena na vzdáleném přístupu prostřednictvím internetu. Prostřednictvím vzdálené správy je možno diagnostikovat závadu či problém na provozu systému, lze provést datovou údržbu, konfiguraci či rekonfiguraci systému. Rovněž lze realizovat update případně upgrade veškerého softwarového vybavení systému.

Autodiagnostické funkce

Spolehlivost provozu systému je mimo jiné zajišťována autodiagnostickými funkcemi, které zajišťují monitoring nad jeho provozem. V případě odpojení či poruchy koncového prvku je tato skutečnost vyhodnocena a indikována. Veškeré chyby a závady jsou přenášeny v reálném čase s důrazem na jejich neprodlené odstranění.

Registrace prostřednictvím RFID

Standardně je registrace personálu v systému realizována prostřednictvím tlačítek k tomu určených. V tomto případě se jedná o anonymní registraci bez možnosti zdravotnický personál identifikovat. Za účelem zajištění dohledu nad provozem systému je možno zvolit registraci personálu prostřednictvím RFID čteček. Tato funkcionalita umožňuje identifikovat zdravotnický personál individuálně dle přidělených tagů. Rovněž lze personál rozlišit dle různých úrovní – lékaři, střední zdravotnický personál, pomocný personál apod.

Blue alarm

Systém umožňuje vyvolat poplach nejvyšší nouze tzv. „Blue alarm“

Bezpečná archivace dat

Veškerý provoz systému (jednotlivá volání, hovorová spojení, registrace, alarmy apod.) jsou zaznamenávány a archivovány. Tyto záznamy je možno zpětně prohlížet prostřednictvím terminálu personálu nebo PC.

Ovládání prvků v místnosti

Prostřednictvím vybraných koncových prvků klienta je možno v rámci místnosti ovládání televizoru, žaluzií, internetového rádia apod.

Ochrana při výpadku sítě

Při výpadku sítě jsou veškeré údaje chráněny a vlastní provoz systému je zajištěn lokálním záložním zdrojem a to až do spuštění centrálního záložního zdroje.

Nedestruktivní konektory

Pro ochranu klientských koncových zařízení před mechanickým poškozením lze použít magnetické, nedestruktivní konektory. Tyto konektory jsou přizpůsobeny pro případné násilné vytržení bez jeho poškození.

Hlasová navigace

Tato funkce zajišťuje přenos identifikace volajícího prostřednictvím audio signálu.

Zobrazení informací na displeji

Veškeré informace o provozu systému, zobrazení údajů o klientech a pohybu personálu jsou zobrazovány na velkém barevném grafickém displeji s dotykovým panelem terminálu personálu.

Propojení s externími systémy

Dorozumívací systém umožňuje propojení s jinými systémy používanými v sociálních a zdravotnických zařízeních (EPS, EZS, databázovými apod.).

Monitoring přítomnosti personálu

Prostřednictvím registrace personálu na prvcích k tomu určených je neustálý přehled o pohybu zdravotnického personálu v rámci celého systému. Tento pohyb je v reálném čase zobrazován na terminálu personálu a prvcích s displejem. Veškerý provoz je archivován s možností zpětného prohlížení.

Integrace kamer IP

Systém umožňuje integraci kamer IP s přenosem obrazu na terminál personálu. Tato funkcionalita je velmi často využívána v kombinaci s vchodovými jednotkami systému, která plně nahradí dveřní videotelefony

Terminál personálu IP Acrios 110015 TP IP

Terminál personálu je prvek zajišťující řízení celého systému. Umisťuje se na stůl v pracovně sester. Prostřednictvím kabelu je připojen k systémové sběrnici přes Zásuvku ethernet. Terminál personálu lze propojit do sdruženého provozu s dalšími terminály, kdy sdružené systémy pracují jako jeden systém se zachováním všech funkcí systému, na rozdíl od běžných systémů, které v rámci sdruženého provozu přenášejí pouze akustické signály.

Rozměry: 360mm x 250mm x 120mm

Verze:
TP N IP (110016) – Terminál personálu IP nástěnný Acrios – montáž na stěně
TP RFID IP (110015) – Terminál personálu s RFID IP Acrios
TP RFID N IP (110016) – Terminál personálu s RFID IP nástěnný Acrios – montáž na stěně

U verze TP IP s RFID modulem se k registraci personálu používá RFID TAG (110500, 110501).

Možnost posílení napájení Adaptérem TP (ATP 110871) přes prvek ZE IP.

Komunikační terminál 10" IP 110202 KT10 IP

Zařízení s přehledným dotykovým 7“ nebo 10“ displejem, které spojuje systém přivolání pomoci se správou zdravotní a ošetřovatelské péče.

Funkční možnosti prvku:

• přivolání nouzové pomoci
• aktivaci nouzového lékařského poplachu (Blue Alarm)
• registrace personálu pomoci RFID, hesla, BT, či NFC
• možnost otevírání el. zámků včetně přenosu obrazu z kamer
• příjem signálu z bezdrátových tlačítek BTU (integrovaný modul BT)
• přehrávání zábavného programu
• možnost zadávání a evidence úkonů na klientech přímo na pokoji klienta (s pomocí SW třetích stran např. Iresoft -CYGNUS)
• možnost nastavení připomínky
• informace pro pacienty (např. jídelníček, návštěvní hodiny, hygienická opatření atd )
• možnost zaslání předdefinované zprávy pomocnému personálu (např. nutnost výměny lůžkovin)
• zařízení měří teplotu vzduchu a hladinu Co2
• Antibakteriální provedení (příměs stříbra v plastovém povrchu zařízení)

Rozměry: 278mm x 205mm x 30mm

Verze:

KT7 IP  (110203)  Komunikační terminál 7″ Rozměry 210mm x 168mm x 30mm

Terminál personálu signalizační IP 110230 TPS IP

Je prvek v nástěnném tak i stolním provedení určený pro decentralizaci systému v rámci konfigurace signalizačního systému IP. Jednotka rovněž umožňuje spojování až 4 oddělení. Jednotka je vybavena tlačítkem potlačeného volání.

Funkční možnosti prvku:

• možnost spojování oddělení
• samostatná registrace pro každý systém zvlášť
• příjem alarmu z jednotlivých systémů
• identifikace volajícího na  displeji
• funkce potlačeného volání

Rozměry: 150mm x 86mm x 27mm

Závěs volací šňůry 102320 ZVS

• slouží k zavěšení volací šňůry nouzového volání

Rozměry: 55mm x 95mm x 40mm

Služební jednotka s displejem IP 110331 SJD IP

Je prvek v nástěnném provedení . Uplatnění najde například na odděleních jejichž součástí jsou lůžka se zvýšenou péčí, mající stálý ošetřovatelský dozor. Volání z těchto lůžek jsou přednostně přenášena pouze na tuto jednotku a v případě, že nejsou do předem stanovené doby vybavena přenášejí se dále do celého systému.

Funkční možnosti prvku:

• v provedení pro sestru či lékaře
• možnost připojení k více  samostatným systémům
• samostatná registrace pro každý systém
• možnost vyslání adresné žádosti o hovorové spojení do jednotlivých systémů
• příjem alarmu z jednotlivých systémů s možností navázání hovorového spojení
• možnost hovorového spojení se všemi komunikačními prvky systému či systémů ve sdruženém provozu
• možnost ovládání EZ vstupních dveří
• identifikace volajícího na  displeji
• umožňuje ze systému vyčlenit samostatné podsekce

Rozměry:
54mm x 200mm x 28mm (MU)
150mm x 86mm x 45mm

Komunikační jednotka IP 110310 KJ IP

Je prvek sdružující ovládací prvky pro účastníky i personál.

Funkční možnosti prvku:

• volba registrace (karta, tlačítko)
• možnost ovládání EZ vstupních dveří
• vyslání žádosti o spojení se sestrou
• hlasité komunikační spojení s personálem
• připojení mikrotelefonu pro diskrétní spojení prostřednictvím konektoru KJ IP
• připojení volací šňůry prostřednictvím konektoru KJ IP
• poslech zábavného programu s regulací hlasitosti (v případě  připojení lůžkové jednotky)
• přijetí telefonního hovoru z veřejné telefonní sítě
• přijetí volání ze systémů ve sdruženém provozu s možností vzájemné komunikace
• registrace přítomnosti sestry
• vyvolání služebního alarmu
• připojení tlačítek a táhel nouzového volání
• vzájemná komunikace se všemi komunikačními prvky systému
• hlasitá reprodukce zpráv z terminálu personálu na pokoj či v rámci centrálního hlášení na celé oddělení
• akustická signalizace všech volání z jiných míst systému a systémů v rámci sdruženého provozu
• možnost připojení lůžkové jednotky
• ovládání svítidla optické signalizace
• možnost komunikace s bezdrátovými tlačítky – KJB IP

Rozměry: 130mm x 150mm x 27mm

Verze:
KJ RFID IP (110310) Komunikační jednotka s RFID IP,
KJK IP (110311) Komunikační jednotka s konektorem IP,
KJB IP (110312) Komunikační jednotka bezdrátová 868 IP,
KJB RFID IP (110312) Komunikační jednotka bezdrátová 868 s RFID IP,
KJKB IP (110313) Komunikační jednotka s konektorem bezdrátová 868 IP,
KJKB RFID IP (110313) Komunikační jednotka s konektorem bezdrátová 868 s RFID IP,
KJB IP (110314) Komunikační jednotka bezdrátová 869 S IP,
KJB RFID IP (110314) Komunikační jednotka bezdrátová 869 S s RFID IP

Komunikační jednotka s displejem IP 110320 KJD IP

Oproti Komunikační jednotce IP je prvek rozšířen o  displej, na který se přenáší identifikační informace o jednotlivých voláních – přesná adresa místa aktivace volání, typ volání, popis volacího místa, jméno volajícího klienta.

Rozměry: 130mm x 150mm x 27mm

Verze:
KJD RFID IP (110320) Komunikační jednotka s displejem a RFID IP,
KJDB IP (110321) Komunikační jednotka s displejem bezdrátová 868 IP,
KJDB RFID IP (110321) Komunikační jednotka s displejem bezdrátová 868 s RFID IP,
KJDB IP (110322) Komunikační jednotka s displejem bezdrátová 869 S IP,
KJDB RFID IP (110322) Komunikační jednotka s displejem bezdrátová 869 S s RFID IP

Komunikační jednotka s dotykovým displejem IP 110201 KJDD IP

Oproti Komunikační jednotce IP je prvek rozšířen o dotykový displej, na který se přenáší identifikační informace o jednotlivých voláních – přesná adresa místa aktivace volání, typ volání, popis volacího místa, jméno volajícího klienta.

Rozměry: 130mm x 150mm x 27mm

Verze: KJDD RFID IP  (110201) – Komunikační jednotka s dotykovým displejem a RFID IP

Vchodová komunikační jednotka IP 110281 VKJ IP

Je prvek, který se umisťuje u vstupních dveří na oddělení a slouží především pro návštěvy.

Funkční možnosti prvku:

• možnost vyslání žádosti o hovorové spojení s personálem
• realizace hovorového spojení

Rozměry: 130mm x 150mm x 27mm

Verze: VKJ RFID IP (110281) Vchodová komunikační jednotka s RFID IP

Závěs LJ s reproduktorem 110125 ZLJR IP

Jedná se o prvek, který obsahuje zabudovaný reproduktor pro možnost jednosměrného hovorového spojení směrem k účastníkovi a konektor pro připojení prvků účastníka.

Funkční možnosti prvku :

• hlasité jednosměrné spojení
• možnost připojení lůžkové jednotky pro diskrétní obousměrné hovorové spojení
• možnost připojení volací šňůry s mikrofonem pro hlasité obousměrné spojení
• možnost připojení volací šňůry
• hlasitý poslech zábavných programů
• hlasitá reprodukce zpráv z terminálu personálu a služební jednotky s displejem
• detekce zavěšení lůžkové jednotky

Rozměry: 150mm x 86mm x 45mm

Varianty:
ZLJR DIN IP (110124) – Závěs LJ s reproduktorem DIN IP
ZLJRO IP (110126) – Závěs LJR s ovládáním osvětlení IP

Závěs účastníka s reproduktorem IP 110142 ZUR IP

Verze:
ZUR RFID IP  (110142) – Závěs účastníka s reproduktorem a RFID IP,
ZURB IP (110143) – Závěs účastníka s reproduktorem bezdrátový 868 IP

Lůžková jednotka s displejem IP 110100 LJD IP

Je prvek ve tvaru telefonního sluchátka, který se umisťuje u lůžka účastníka (pacienta nebo klienta). Do systému je připojen prostřednictvím konektoru na Závěsu lůžkové jednotky s konektorem IP v klasickém provedení, případně prostřednictvím konektoru na Zásuvce účastníka IP  při instalačním rozvodu v pacientských rampách ( v tomto případě je součástí dodávky taktéž Závěs lůžkové jednotky bez konektoru IP).

Pomocí  LJD IP  je možné ovládat osvětlení rampy nebo pokoje, propojení ovládajícího zařízení se světlem zajišťuje Modul relé pro osvětlení IP (110115).

Z reproduktoru na LJD IP je možné poslouchat  zvuk z TV,  propojení zvuku TV rozhraní a systému MDCV04IP zajišťuje TV interface IP (110160).

Funkční možnosti prvku:

• vyslání žádosti a navázání hovorového spojení
• možnost poslechu zábavných programů
• regulace hlasitosti zábavných programů
• displej zobrazující datum, čas, zábavný program
• realizace hovorového spojení
• převzetí telefonního hovoru z JTS
• regulace osvětlení na pacientské rampě

Rozměry:
54mm x 200mm x 25mm (LJD IP)
86mm x 150mm x 45mm (ZLJK IP)

Lůžková jednotka IP 110116 LJ IP

Je prvek ve tvaru telefonního sluchátka, který se umisťuje u lůžka účastníka (pacienta nebo klienta). Do systému je připojen prostřednictvím konektoru na Závěsu lůžkové jednotky s konektorem IP v klasickém provedení, případně prostřednictvím konektoru na Zásuvce účastníka IP  při instalačním rozvodu v pacientských rampách ( v tomto případě je součástí dodávky taktéž Závěs lůžkové jednotky bez konektoru IP).

Funkční možnosti prvku:

• vyslání žádosti a navázání hovorového spojení
• možnost poslechu zábavných programů
• regulace hlasitosti zábavných programů
• realizace hovorového spojení
• převzetí telefonního hovoru z JTS

Rozměry:
54mm x 200mm x 25mm (LJ IP)
86mm x 150mm x 45mm (ZLJK IP)

Verze:
LJA IP (110118) – Lůžková jednotka s akcelerometrem IP
LJO IP (110117) – Lůžková jednotka s ovládáním osvětlení IP
LJS IP (110119) – Lůžková jednotka s kapacitním snímačem IP
LJOA IP (110101) – Lůžková jednotka s ovládáním osvětlení a akcelerometrem IP

Závěs LJ s konektorem IP 110123 ZLJK IP

Umožňuje prostřednictvím konektoru připojení Lůžkové jednotky IP (možnost zavěšení) nebo Volací šnůry IP.

Rozměry: 86mm x 150mm x 45mm

Verze:
ZLJKE IP (110121) – Závěs LJ s ethernetem IP,

Zásuvka účastníka IP 110190 ZU IP

Slouží k připojení Volací šňůry nouzového volání IP, případně na pacientské rampě k připojení Lůžkové jednotky IP.

Rozměry: 86mm x 86mm x 27mm

Verze: ZUO IP (110191) – Zásuvka účastníka s ovládáním osvětlení IP

Volací šňůra s mikrofonem IP 110152 VSM IP

Je spínač na točené šňůře se zabudovaným vlastním mikrofonem, který se prostřednictvím konektoru připojuje k ZLJR IP  nebo KJK IP. Umožňuje vyslat žádost o spojení a vést hovorové spojení s personálem v kombinaci s reproduktorem propojených prvků.

Rozměry: 40x84x27 mm + šňůra

Volací šňůra IP 110150 VS IP

Je spínač na točené šňůře, který se prostřednictvím konektoru připojuje k ZVST IP, ZU IP, ZLJK IP, ZLJR IP, ZUR IP, KJ IP nebo KJD IP.

Funkce spínače je analogická k volacímu tlačítku  a umožňuje vyslat žádost o hovorové spojení.

Rozměry: 40mm x 84mm x 27mm

Varianty: VSB IP (110153) – Volací šňůra pro ZVSB 868 IP

Zásuvka volací šňůry s tlačítkem IP 110165 ZVST IP

Slouží k připojení Volací šňůry IP.

Rozměry: 86mm x 86mm x 27mm

Verze:
ZVSB IP (110166) – Zásuvka volací šňůry bezdrátová 868 IP,
ZVSB IP (110167) – Zásuvka volací šňůry bezdrátová 869 S IP

Volací a rušící tlačítko IP 110820 VRT IP

Je prvek, který se instaluje v koupelnách a toaletách, jež jsou součástí lůžkového pokoje. Používá se v případech, pokud je vyžadováno zrušení nouzového volání v místě jeho vyslání.

Rozměry : 86mm x 86mm x27mm

Táhlo nouzového volání s tlačítkem IP 110411 TTNV IP

Je prvek umožňující ve spojení se Signalizační jednotkou IP, Závěsem účastníka s reproduktorem IP nebo Komunikační jednotkou IP vyslání nouzového volání do systému.

Používá se především v sociálních místnostech v blízkosti toalet a umyvadel.

Rozměry: 86mm x 86mm x 27mm

Táhlo nouzového volání IP 110410 TANV IP

Je funkční obdobou Tlačítka nouzového volání IP. Umisťuje se do koupelen nad vany a do sprchovacích koutů ve výšce minimálně 2,25 m nad podlahu.

Rozměry: 86mm x 86mm x 27mm

Verze:
TANVB IP (110412) Táhlo nouzového volání bezdrátové 868 IP,
TANVB IP (110413) Táhlo nouzového volání bezdrátové 869 S IP

Tlačítko nouzového volání IP 110400 TNV IP

Je prvek umožňující ve spojení se Signalizační jednotkou IP, Závěsem účastníka s reproduktorem IP nebo Komunikační jednotkou IP vyslání nouzového volání do systému.

Používá se především v sociálních místnostech v blízkosti toalet a umyvadel.

Rozměry: 86mm x 86mm x 27mm

Zásuvka pneumatického spínače IP 110430 ZPS IP

Slouží k připojení Pneumatického spínače 110420 (prvek sestávající z balónku a hadice pro pneumatické ovládání membránového spínače s použitím v extrémně vlhkém prostředí nebo lázeňských či rehabilitačních vanách.

Ve spojení se Signalizační jednotkou IP, Závěsem účastníka s reproduktorem IP nebo Komunikační jednotkou IP umožňuje vyslání nouzového volání do systému.

Umisťuje se nad nebo vedle vany, případně v místě potřeby .

Rozměry: 86mm x 86mm x 27mm

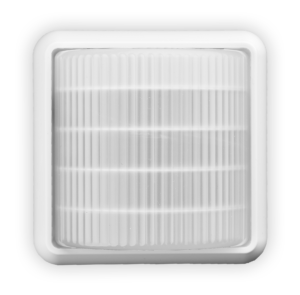

Svítidlo IP 110441 SV IP

Jedná se o prvek s pěti barvami, který ve spojení s připojeným prvkem opticky signalizuje stav na daném místě.

Rozměry: 86mm x 86mm x 48mm

Svítidlo směrové IP 110451 SVS IP

Používá se k snadnější orientaci personálu v členitých budovách a prostorech. Opticky signalizuje, ze kterého směru bylo vysláno klientské volání.

Rozměry : 86mm x 86mm x 48mm

Interface informačního monitoru IP 110540 IIM IP

Prvek slouží jako zdroj videosignálu pro Informační monitor 32″.

Rozměry: 86 mm x 150 mm x 27 mm

Informační monitor 32" 110550 IM

Jedná se o informační 32“ monitor, který se zpravidla umisťuje na chodbu. Jeho prostřednictvím se zobrazují informace o jednotlivých voláních – přesná adresa aktivace místa volání, typ volání, popis volacího místa, jméno volajícího účastníka, lékařský alarm, zobrazování přítomnosti, zobrazování data/času.

Signalizační jednotka IP 110250 SIJ IP

Je prvek, který se používá v koupelnách a toaletách (pokud nejsou součástí lůžkového pokoje), případně v místnostech přechodného pobytu personálu, kde je potřeba zabezpečit přenos akustických signálů ze systému.

Funkční možnosti prvku:

• • možnost vyslání nouzového volání
  • možnost registrace personálu
  • možnost vyslání alarmu
  • možnost připojení libovolného počtu táhel a tlačítek nouzového volání
  • přenos akustických signálů v případě registrace personálu
  • možnost komunikace s bezdrátovými tlačítky – SIJB IP

Modul vstupu SBUS IP (MV SBUS IP – 110480) zajišťuje propojení externích zařízení (požární signalizace atd.) se systémem
MDCV 04 IP. Využívá se všude tam, kde je potřeba připojovat externí zařízení umožňující sepnutí bezpotenciálního kontaktu.

Zásuvka externího zařízení IP (ZEZ IP – 110481) je plně analogická k prvku Modul vstupu SBUS (110480), navíc je opatřena konektorem RJ 11.

Rozměry: 86mm x 86mm x 27mm

Verze:
SIJ RFID IP (110250) – Signalizační jednotka s RFID IP,
SIJB IP (110251) – Signalizační jednotka bezdrátová 868 IP,
SIJB RFID IP (110251) – Signalizační jednotka bezdrátová 868 s RFID IP,
SIJB IP (110252) – Signalizační jednotka bezdrátová 869 S IP,
SIJB RFID IP (110252) Signalizační jednotka bezdrátová 869 S s RFID IP

Signalizační jednotka s displejem IP 110260 SIJD IP

Oproti Signalizační jednotce IP  je prvek rozšířen o  displej, na který se přenáší identifikační informace o jednotlivých voláních – přesná adresa místa aktivace volání, typ volání, popis volacího místa, jméno volajícího účastníka.

Rozměry: 86mm x 150mm x 27mm

Verze:
SIJD RFID IP (110260) – Signalizační jednotka s displejem a RFID IP,
SIJDB IP (110261) – Signalizační jednotka s displejem bezdrátová 868 IP
SIJDB RFID IP (110261) – Signalizační jednotka s displejem bezdrátová 868 a RFID IP,
SIJDB RFID IP (110262) – Signalizační jednotka s displejem bezdrátová 869 S a RFID IP

Bezdrátové tlačítko účastníka 868 IP 110361 BTU IP

Prvek slouží pro bezdrátovou iniciaci nouzového volání. Je vhodný zvláště v těch případech, kdy se může účastník pohybovat volně po pokoji či oddělení, ale musí mít možnost kdykoli přivolat personál (náhlá indispozice apod.).

Rozměry: 55mm x 45mm x 15mm

Verze:
BTU IP (110361) – Bezdrátové tlačítko účastníka 868 IP na krk,
BTU IP (110361) – Bezdrátové tlačítko účastníka 868 IP s klipsou,
BTU IP (110362) – Bezdrátové tlačítko účastníka 869 S IP,
BTU IP (110362) – Bezdrátové tlačítko účastníka 869 S IP na krk,
BTU IP (110362) – Bezdrátové tlačítko účastníka 869 S IP s klipsou,
BTUM IP (110363) – Bezdrátové tlačítko účastníka 869 S multi IP,
BTUM IP (110363) – Bezdrátové tlačítko účastníka 869 S multi IP na krk,
BTUM IP (110363) – Bezdrátové tlačítko účastníka 869 S multi IP s klipsou

Závěs LJ bez konektoru IP 110131 ZLJ IP

Slouží k zavěšení Lůžkové jednotky IP v případě zakončení instalačních rozvodů v pacientských rampách (připojení k ZU IP).

Rozměry: 86mm x 150mm x 45mm

Závěs volací šňůry pro ZLJ 109500 ZVSZ

Jedná se o prvek, který se používá v případě použití Závěsu lůžkové jednotky s konektorem IP, kdy namísto lůžkové jednotky je u lůžka účastníka pouze volací šňůra.

Rozměry: 55mm x 95mm x 40mm

Zásuvka ethernet IP 110030 ZE IP

Zásuvka ethernet slouží  jako rozhraní pro připojení Тerminálu personálu IP Acrios, Terminálu personálu signalizačního (TPS IP) ve stolním provedení nebo Služební jednotky s displejem (SJD IP)ve stolním provedení,  k systémové sběrnici.

Rozměry: 86mm x 86mm x 27mm

Vchodová komunikační jednotka venkovní 2 IP Acrios 110294 VKJV2 IP

Prvek se užívá v místech, kde je vystaven povětrnostním vlivům (vstup do budovy ) a slouží především příchozím návštěvám. Dodává se jako komplet včetně kovového krytu.

Funkční možnosti prvku:

• možnost vyslání žádosti o hovorové spojení s personálem
• realizace hovorového spojení

Rozměry: 135mm x 225mm x 75mm

Verze:
VKJV4 IP (110293) Vchodová komunikační jednotka venkovní 4 IP Acrios

Jednotku je možno rozšířit o CRVKJV IP (110561) Čtečka RFID VKJV IP pro otevírání EZ pomocí RFID tagů z prostoru vedle VKJV2 IP.

Adaptér VKJV IP Acrios 110303 AVKJV IP

Jedná se o prvek elektroniky tvořící s Vchodovou komunikační jednotkou venkovní 2 IP Acrios jeden funkční celek. Musí být instalován výhradně v interním prostředí v její blízkosti.

Neobsahuje žádné ovládací prvky.

Rozměry: 150mm x 86mm x 27mm

Ovladač elektrického zámku IP 110470 OEZ IP

Prvek slouží k vytvoření napětí pro ovládání elektrického zámku. Musí být instalován výhradně v interním prostředí.

Funkční možnosti prvku:

• možnost nastavení vstupního napětí el. zámku 6 V/9 V/12 V
• nastavení pro použitý typ zámku (v klidu sepnuto/rozepnuto)
• nastavení AC/DC

Elektrický zámek není součástí dodávky systému MediCall.

Rozměry: 46mm x 26mm x 30 mm

CRFID IP (110560) – Čtečka RFID IP  pro ovládání el. zámku RFID tagem

Sada kamera vnitřní IP 110650 SK IN IP

Slouží k přenosu obrazu z požadovaného místa na Terminál personálu IP. Například od vstupních dveří na oddělení či do budovy a to zpravidla v kombinaci s Vchodovou komunikační jednotkou IP.

Rozměry : v závislosti na zvoleném typu

Verze:
SK OUT IP (110651) – Sada kamera venkovní IP
SK D IP (110652) – Sada kamera s detekcí IP vnitřní

Bezdrátová služební jednotka IP 110600 BSJ IP

Bezdrátová služební jednotka se skládá ze základny a ručky.

Základna je část setu, jež zabezpečuje elementární komunikaci s bezdrátovým sluchátkem (ručkou), dále pak síťovou komunikaci po síti LAN s routrem (switchem) a realizaci telefonních hovorů s využitím sítě JTS. Dosah základové stanice je omezený, v budovách až 50m, se zapnutým režimem EKO se dosah snižuje. Napájení zařízení je realizováno vždy z páteřového vedení systému MediCall přes stabilizátor napájení, který je součástí sady.

Ručka je přijímacím zařízením zabezpečující hovorové spojení se základnou. Součástí ručky je i nabíječka. Bezdrátová služební jednotka je standardní přenosný telefonní přístroj, který je připojen k systému prostřednictvím základny. Může být použit v služebních místnostech personálu, případně na pracovišti, kde je umístěn terminál personálu. Prvek umožňuje pohyb personálu v rámci dosahu přenosného telefonního přístroje při zachování okamžité dostupnosti péče a pomoci.

Pomocí prvku Opakovač BSJ IP (110601) můžete zvětšit dosah své základnové stanice Gigaset a pokrýt tak oblasti, v nichž původně nebyl možný příjem ze základnové stanice. V této rozšířené oblasti dosahu můžete využívat všechny funkce přenosné části, jak jste na ně zvyklí ze základnové stanice.

Funkční možnosti prvku:

• v provedení pro sestru či lékaře
• možnost připojení  k více samostatným systémům
• samostatná registrace  pro každý systém
• možnost vysílání žádosti o hovorové spojení do jednotlivých systémů
• příjem alarmu z jednotlivých systémů s možnosti navázání hovorového spojení
• možnost hovorového spojení se všemi komunikačními prvky systému či systémů ve sdruženém provozu
• možnost současného přímého připojení na JTS

Systémový server VoIP Acrios 110041 SSV IP

Jedná se o centrální prvek sloužící k řízení a správě celého systému.

Rozměry:119 mm x 245 mm x 245 mm

Součástí dodávky serveru je i Ethernet switch s 8 porty SW8 IP (110660) pro připojení jednotlivých větví rozvodu systému.

Záložní zdroj pro SSV – ZZ  (110690) představuje zařízení zajišťující zásobení serveru i v případě neočekávaného výpadku proudu a také jej ochrání před přepětím.

Datový rozvaděč DR6 (110790) pro umístění serveru SSV IP a switch zařízení (datový switch je součástí dodávky systémového serveru) velikost 6U s odnímatelnými bočnicemi, s certifikací IP30.

Analog VoIP brána IP – AVB IP (110810) zajišťující propojení systému s veřejnými telefonními sítěmi.

GSM brána SMS IP Acrios – GSM SMS IP (110852) zajišťuje propojení systému MDCV04IP se sítí GSM.

Modul detekční brány IP – MDB IP (110861) zajišťující monitoring osob neoprávněně opouštějících daný sektor či budovu. AMDB IP (110862) Anténa modulu detekční brány IP.

Pagingová ústředna – PU  (110670), Pager textový –  PT  (110680), Ovládací pult pagingu IP –  OPP IP (110675) – prvky umožňující přenos signálu ze systému MediCall. Informace jsou v textové podobě přenášeny na textový pager klienta.

Modul audio programů IP 110520 MAP IP

Prvek slouží jako zdroj zábavného programu (2 FM kanály), který je distribuován do systému.

Rozměry: 150 mm x 86 mm x 27 mm

Switch modul ZPT IP 110640 SM IP

Instalační prvek sloužící k výstavbě ethernetové sítě systému.

Rozměry: 115 mm x 70mm x 15 mm

Napáječ 350W 24V IP 110091 N350 IP

Představuje samostatnou jednotku, která je na vstupní straně připojena k síťovému rozvodu a na výstupu k napájecímu vedení.  Požadavky na přívod síťového napájení – 1+N+PE 230V/50Hz. Přívody síťového napájení musí být jištěny samostatným jističem 6A.

Rozměry: 305mm x 200mm x 95mm
